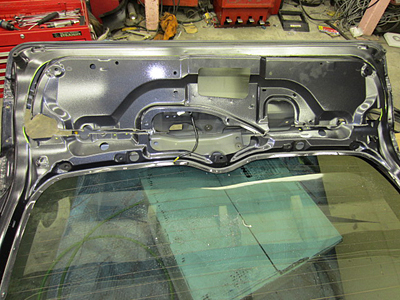

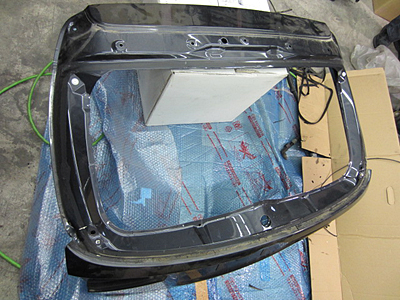

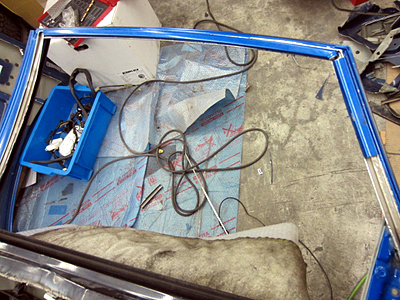

| ～Rear Gate Panel（リアゲートパネル）の軽量化～ PageTop↑ | ||||
| Before | After！！ | |||
 |
 |
|||
|

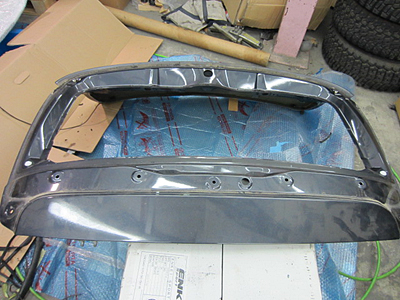

スペアーのリヤゲードを使っての軽量化の一部でレギュレーション沿っての軽量化ですが
誤差±２ＭＭで、切り過ぎたら車検失格かも・・・ |
||||
 |
 |
|||
| リヤガラスも外れました | ||||

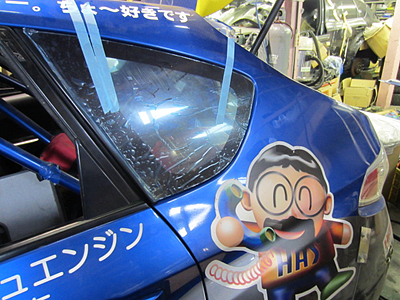

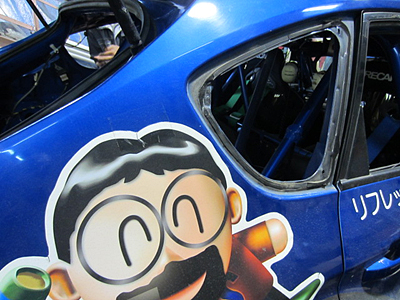

| ～Rear Quarter Glass（リヤクォーターガラス）の軽量化～ PageTop↑ | |
| Before | After！！ |
 |
 |
| ガラスはポリカーボネートを使用し軽量化！ | |

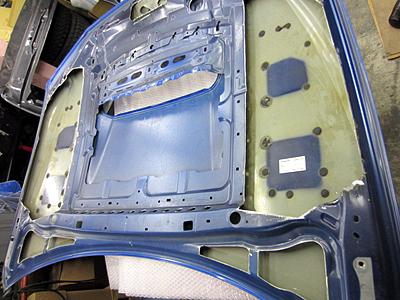

| ～Bonnet Hood（ボンネットフード）の軽量化 その①～ PageTop↑ | |
| Before | After！！ |
 |
 |
 |
|
|
ボンネットの軽量化ですが、パネルが２枚合わせになっているので結構面倒です。
でもプラズマカッター/エアソー/グラインダー等駆使して、何とかパネル脱着成功♪ 次はエアーダークトの穴あけですが、レギレーションに沿っての穴開けが大変そう・・・
|
|

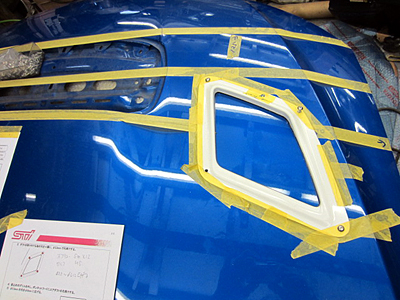

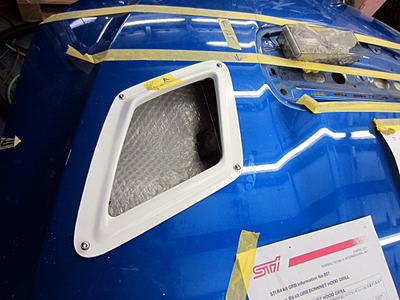

| ～Bonnet Hood Grill（ボンネットフードグリル）の製作～ PageTop↑ | |
| Before | After！！ |
 |
 |
| ボンネットダクト１個だけ空けました。レギレーションに沿っての穴あけは結構大変です。 画像は使用前/使用後です。 あとボンネット内側の網も作らなければ・・・。まだ先は長いです。 |
|
| ↑STI製ボンネットフードグリル購入できます！ |
|
| ～Bonnet Hood（ボンネットフード）の軽量化 その②～ PageTop↑ | |
| ボンネットフードの加工の続きです。 | |
 |
 |
| 指示図通りに５０ｍｍ間隔で２５ｍｍ、１３カ所を穴開け加工し、さらに軽量化します。 |
|

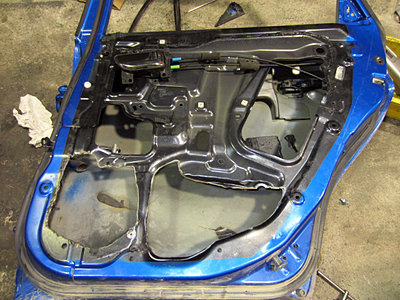

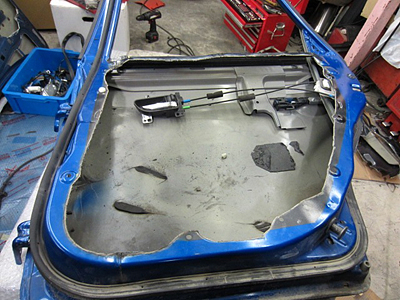

| ～Rear Door（リアドア）の軽量化 その①～ PageTop↑ | |
| Before | After！！ |
 |
 |
|
リヤドア切開しました、でもサッシの部分をどこまで切ったらいいか判りませんので、作業中断・・・。
|
|

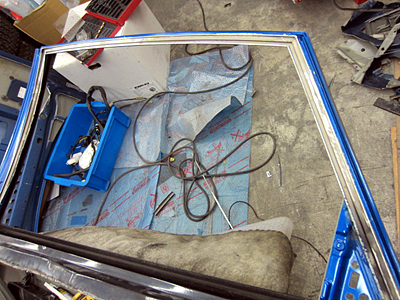

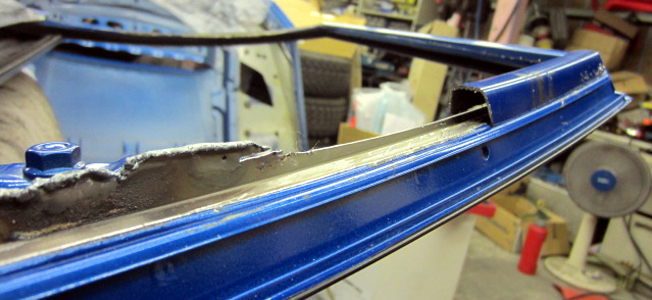

| ～Rear Door（リアドア）の軽量化 その②～ PageTop↑ | |
| 昨日、作業中断していたサッシ部の軽量化を行います。 | |
 |
|
 |
 |
|
軽量化の為にサッシの枠まで、切り落とします。この作業を４枚分？
|
|
| ～軽量化途中経過報告～ PageTop↑ | |

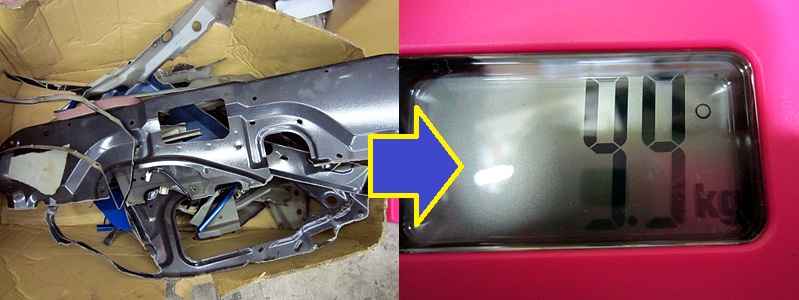

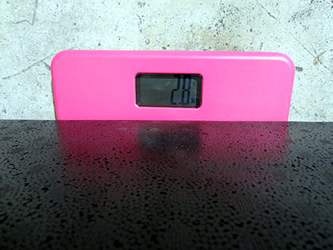

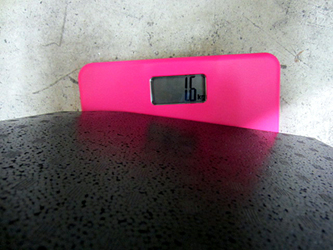

| 気になって本日、体重計買いました￥1.980、ボンネット/リヤゲート/リヤドア２枚気になる軽量、はて何キロ？ 軽量化合計は・・・ ９．９ｋｇ！ |
|
 |
|
|

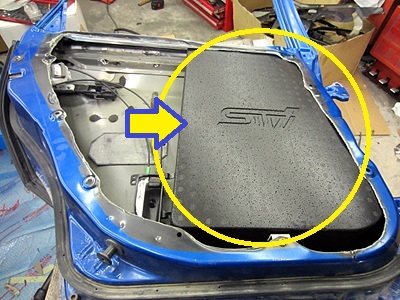

しかし・・・軽量してもドアインパクト Ｆドア２．８ｋｇ×２ Ｒドア１．６ｋｇ×２合計８．８ｋｇ・・・この分の重さがプラス
|
|
ドアインパクト フロント → ドアインパクト リア → |
 |
 |
|
| 結果・・・ 一生懸命、軽量化してもプラマイ１．１ｋｇ
これって軽量になるの？？？？？ それでも軽量化進行中。
|
|

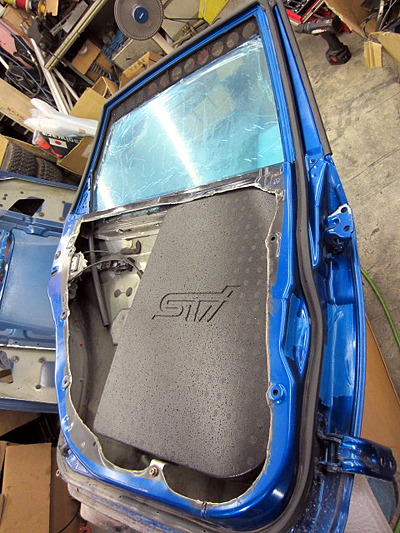

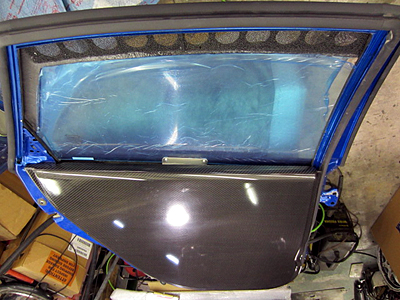

| ～Rear Door（リアドア）の軽量化 完了～ PageTop↑ | |
 |
 |
 |
|
|

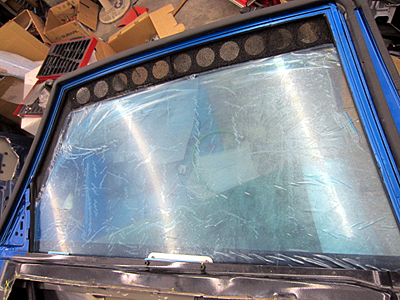

ポリカボネートガラスとドアフォームとカーボンリヤウインドダクトが入って仮組み
そしてカーボンパネルをビス止めして、１枚終了かな。
|
|

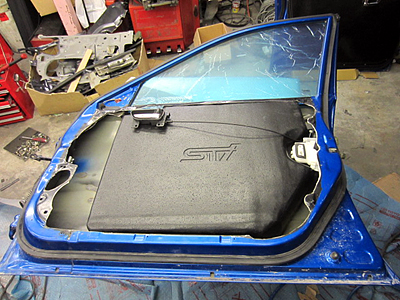

| ～Front Door（フロントドア）の軽量化～ PageTop↑ | |
| リアドア同様に軽量化します | |
 |
 |
|

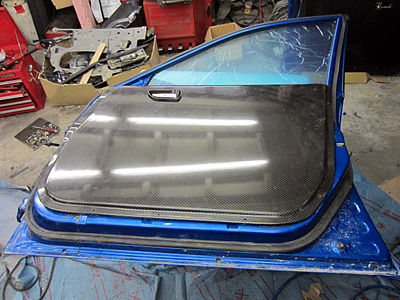

フロントドアの軽量化が出来、細かい修正と取り付けを待つだけ
|
|

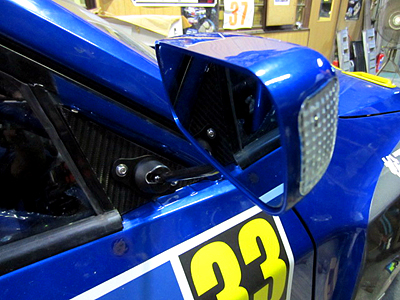

| ～ドアミラーの変更とペイント～ PageTop↑ | |
 |
 |
|

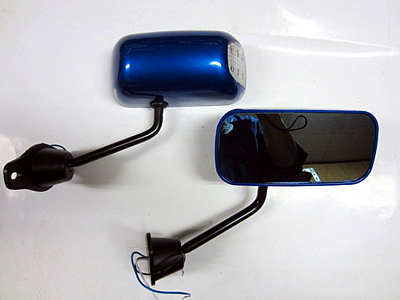

軽量化にこだわったら、ノーマルミラーの重さが許せなくなり、ついＧＲＢ用ウィンカー付きミラーを

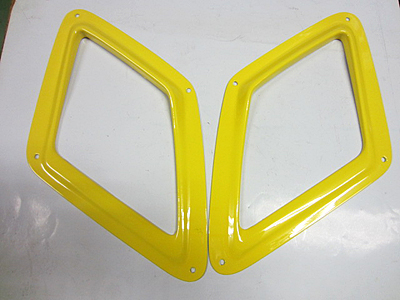

ポチっとしてしまいました。さすが台湾製作りは良くないけど、軽ければ・・・又こだわって車と同色に ペイント、この際だからＳＴＩのボンネットグリルもペイント。 |
|

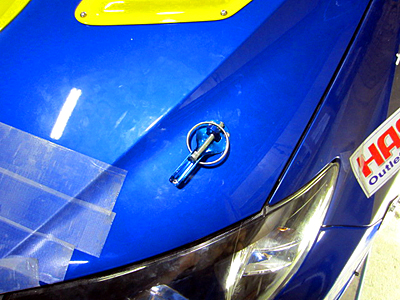

| ～ドアミラー、ボンピン、ランプポッドの取り付け～ PageTop↑ | |
 |
 |
 |
 |
 |
 |

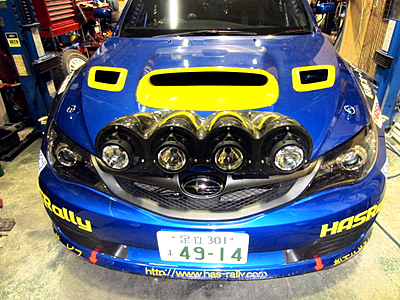

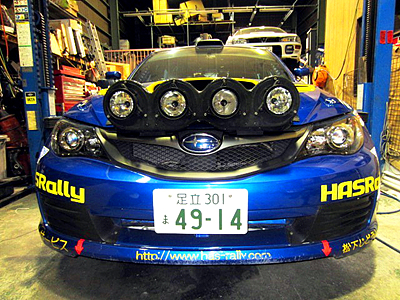

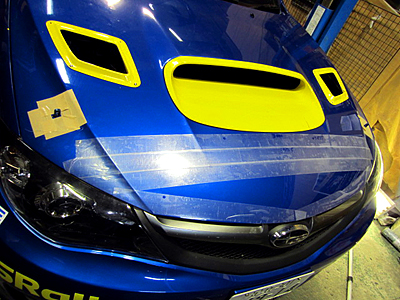

| 本日は、①ちょっとこだわったミラーとフェンダーの取り付け ②穴位置が大変なボンネットピン ③大事なランプポッドの取り付け が終了しました オヤジのひとり言・・・
ランプポッドを使わなくても良いぐらいの時間に、サービスに帰ってこれればいいな♪ |
|
